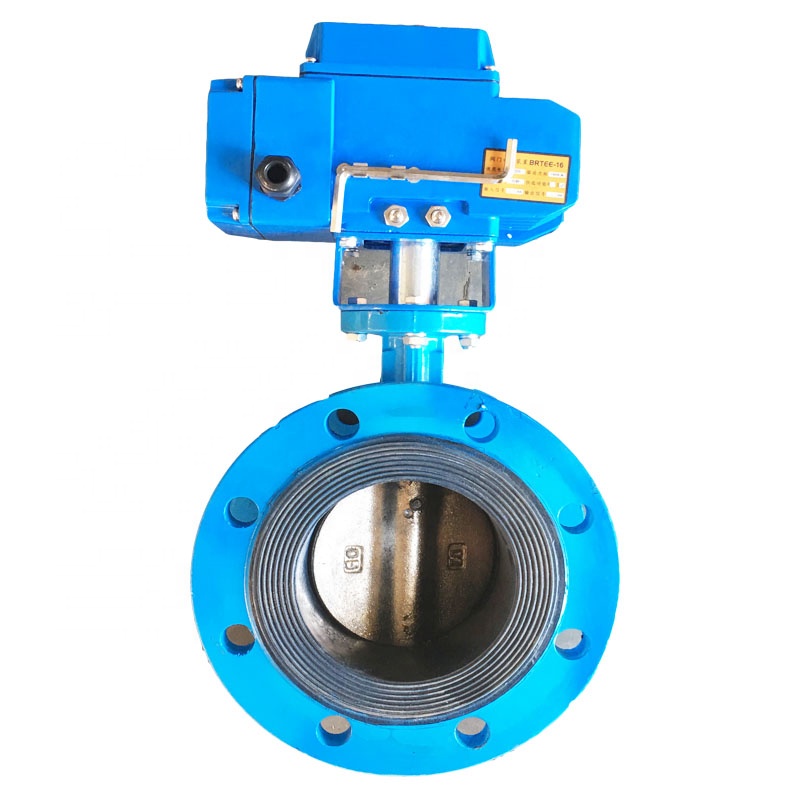

電動伸縮蝶閥

  • 產品簡述：

    SD941-16型電動伸縮蝶閥適用于溫度≤80℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。


    更新時間：2021-11-23 11:20:57
    瀏覽次數：1593
產品概述

SD941-16型電動伸縮蝶閥適用于溫度≤80℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。

產品特點

1、設計新穎、合理、結構獨特、重量輕、操作方便、啟閉迅速；
2、伸縮蝶閥除了能作調節和截流作用、補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更換、維修閥門提供方便。
3、密封部位可調節更換、密封性能可靠等特點。



零件材料
SD941-16型電動伸縮蝶閥主要零部件材料
名稱 材料
閥體 WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、HT250
閥板 WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、HT250
閥桿 1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、2Cr13
密封圈 CR、NBR、EPDM、FPM
填料 NBR、柔性石墨、 V型橡膠
采用標準

設計標準：GB/T12238-1989；JB/T8527-1997；
法蘭連接尺寸：
GB/T9113.1-2000；GB/T9113.2-2000；
GB/T9115.1-2000；GB/T9115.2-2000；
結構長度：GB/T12221-1989；
壓力試驗：GB/T13927-1992；JB/T9092-1999；

執行機構參數

1.電源：電機為三相交流，380V（特殊訂貨660V、440V或220V），50Hz（特殊訂貨60Hz）；控制線電壓220V/50Hz（特殊訂貨60Hz）；遠程控制電壓24VDC。
2.環境溫度：-20—+60℃（特殊訂貨-60—+80℃）；
3.相對溫度：≤90%(25℃時）；
4.普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所；防爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1-T4組的爆炸性　　氣體混合物；
5. 防護等級：戶外型和防爆型為IP55（可訂制IP67）；
6. 工作制：為短時10分鐘（可訂制30分鐘）；

技術參數

SD941-16型電動伸縮蝶閥主要技術參數

公稱通徑 DN（mm） 50～2000
公稱壓力 PN（MPa） 0.6 1.0 1.6
試驗壓力 強度試驗 0.9 1.5 2.4
密封試驗 0.66 1.1 1.76
氣密封試驗 0.6 0.6 0.6
適用溫度 ≤80℃
適用介質 空氣、水、蒸氣、煤氣、油品等。
驅動形式 手動、蝸桿蝸輪傳動、氣傳動、電傳動。
連接尺寸
SD941-16型電動伸縮蝶閥外形結構連接尺寸
通徑(DN) L LMAX LMIN D1 D Z-Φd H H0 A B D0 Wt/kg
50 150 163 138 125 165 4-18 82.5 445 125 125 80 61
65 170 188 152 145 185 4-18 92.5 465 125 125 80 74
80 180 192 162 160 200 8-18 100 480 125 125 80 88
100 190 225 180 180 220 8-18 110 505 125 125 80 100
125 200 235 190 210 250 8-18 125 700 325 245 150 120
150 210 240 195 240 285 8-22 142.5 735 325 245 150 125
200 230 265 215 295 340 8-22 170 805 325 245 150 180
250 250 285 235 350 395 12-22 197.5 890 363 313 200 205
300 270 302 252 400 445 12-22 222.5 950 363 313 200 260
350 290 321 271 460 505 16-22 252.5 1020 363 313 250 420
400 310 343 283 515 565 16-26 282.5 1105 363 313 250 520
450 330 360 300 565 615 20-26 307.5 1287 465 439 300 660
500 350 380 320 620 670 20-26 335 1185 546 431 360 700
600 390 425 365 725 780 20-30 390 1330 546 556 360 1020
700 430 465 395 840 895 24-30 447.5 1435 546 556 360 1140
800 470 510 430 950 1015 24-33 507.5 1545 546 556 360 1380
900 510 560 460 1050 1115 28-33 557.5 1800 617 617 360 2100
1000 550 600 500 1160 1230 28-36 615 2365 632 632 360 2520
1200 630 680 580 1380 1455 32-39 727.5 2585 632 632 360 3100

注： 1.以上蝶閥的密封試驗壓力DN50～DN800為1.0MPa；DN900～DN1000為0.6MPa；DN1200～DN2000為0.25MPa。
2.如工作壓力超過1.0MPa建議選用三偏心蝶閥。
3.以上蝶閥的連接尺寸均按1.0MPa標準制造；如特殊需要，訂貨時應注明。

注意事項

1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。 應檢查各零部件是否損壞或松動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封面，焊后取下 閥門，對閥門密封面及管道內腔進行清潔，然后再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封面(兩端密封面、蝶板密封面、閥座密封面)徹底擦干凈，去掉灰塵和污物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位后不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓，必須采用雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動蝶閥出廠時已將控制機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在第一次接通電源前要先手動開啟至半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向一致即可。
11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。
