當前位置：首頁  >  產品中心  > 偏心半球閥 > PQ340H側裝式偏心半球閥

PRODUCTS 產品目錄

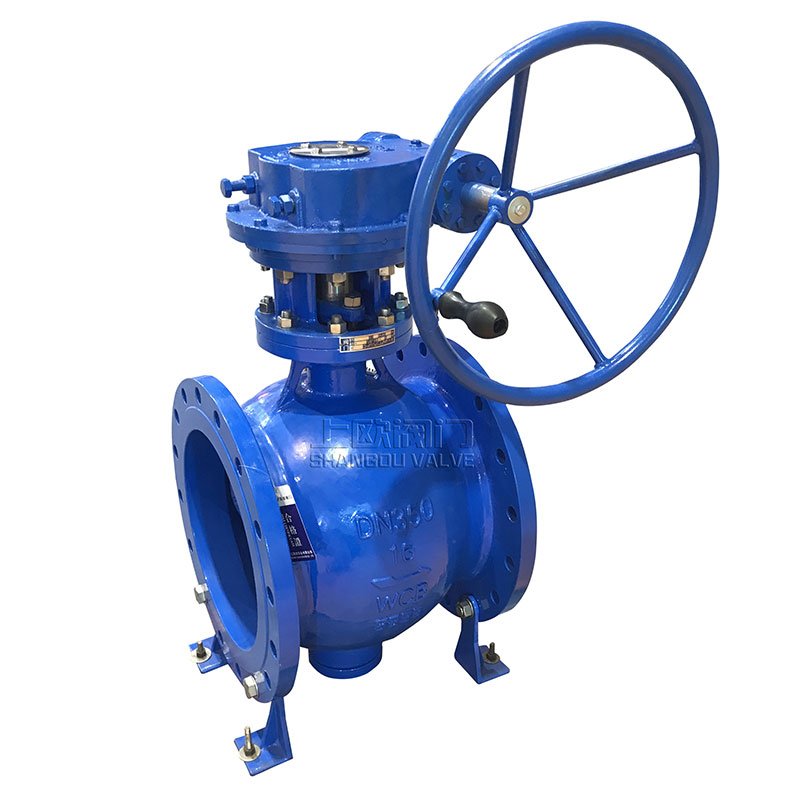

PQ340H側裝式偏心半球閥

  • 產品簡述：

    PQ340H側裝偏心半球閥結構設計類似三偏心硬密封蝶閥，此球閥具有操作輕便、開啟過程無磨擦、零泄漏、壽命長等優點。具有啟閉無磨擦， 密封面可實現自清潔，使用壽命長的特點，此外，調整或更換密封副，閥門可繼續使用，避免了現行眾多閥門密封失效整臺報廢的弊端，節省成本。


    更新時間：2021-11-23 11:34:17
    瀏覽次數：1543
產品概述

側裝偏心半球閥結構設計類似三偏心硬密封蝶閥，此球閥具有操作輕便、開啟過程無磨擦、零泄漏、壽命長等優點。具有啟閉無磨擦， 密封面可實現自清潔，使用壽命長的特點，此外，調整或更換密封副，閥門可繼續使用，避免了現行眾多閥門密封失效整臺報廢的弊端，節省成本。

工作原理

執行器（或扳手）帶動閥桿迫使關閉件球體繞中心A轉動，球體自B點移至C點，此時相對閥門中心點O，從B到C的軌跡為一凸輪狀偏心，右旋進入閥座是閥門關閉保持優良密封，該產品按凸輪原理設計，閥門關閉件從開啟到關閉過程中，作用在閥座上的力逐漸增加，即關閉件表面與閥座由完全脫離至接觸，并逐漸增大密封比壓，直至完全密封，反之為開。見下圖：

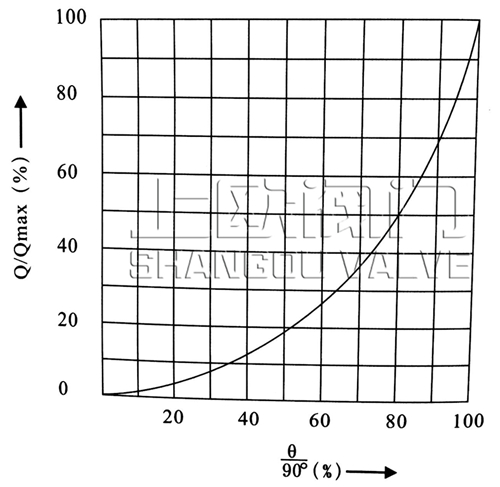

          側裝偏心半球閥工作原理圖.JPG                側裝偏心半球閥等百分比流量特性曲線圖.jpg

                  工作原理圖                                                                                                             等百分比流量曲線圖

產品特點

1:閥座設外臺階與閥體內臺階相配合，防止 了球體與閥座發生卡阻或脫離現象；

2: 利用偏心閥體、偏心球體和閥座、閥桿作放置無運動時，在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好密封的目的，所以偏心半球閥密封性能安全可靠；閥門啟閉時，球體與閥座完全脫開。消除了密封件的磨損，克服了傳統球閥閥座與球體密封面始終磨損的問題

3:非金屬?gòu)椥圆牧媳磺队诮饘僮校y座金屬密封面收到良好的保護;

4:全開時流通能力大、壓力損失小，且介質不會沉積在閥體中內;

5:使用壽命長，密封副耐磨，且有補償量，閥座可調整或更換。

適用范圍

半球閥產品按用途分為：通用閥、管線閥、料漿專用閥、燃?xì)鈱Ｓ瞄y、石油化工專用閥、煤粉噴吹專用閥六大系列。在石油、化工、冶金、電力、燃?xì)?、排灰、噴煤粉等行業是閘閥、截止閥、Y型閥、球閥的更新?lián)Q代產品。

主要參數

公稱通徑：DN50-1000 公稱壓力：PN1.0-10.0Mpa

零件材質

閥體：WCB CF8 CF8M ZG1Cr18Ni9Ti

球體：硬密封：ZG1Cr18Ni9Ti 軟密封：CF8/CF8M

閥座：硬密封：2Cr13、1Cr18Ni9Ti 軟密封：PTFE PPL

工作溫度：硬密封：-40～425℃，軟密封：-28～250℃

采用標準

設計制造按 API6D GB/T12237-1989;

試驗和檢驗按 AP1598 JB/T9092-1999;

法蘭尺寸 GB/T9113-2000 JB/T79-1994 HG20592-1997;

結構長度按 KYV-2000

試驗壓力
公稱壓力 常溫最大工作壓力 殼體實驗壓力 氣密封試驗壓力 高壓密封實驗壓力
1.6 1.6 2.4 0.6 1.76
2.5 2.5 3.8 0.6 2.75
4.0 4.0 6.0 0.6 4.4
6.4 6.4 9.6 0.6 7.1
Class150 2.0 3.0 0.6 2.2
Class300 5.0 7.5 0.6 5.5
使用范圍
殼體材料 閥座材料 適作溫度 適用介質
型 不銹鋼 ≤150℃ 水、蒸汽
         油品等
不銹鋼
         stainless steel		 ≤250℃
型 不銹鋼 ≤150℃ 硝酸類
不銹鋼 ≤200℃
型 不銹鋼 ≤150℃ 醋酸類
不銹鋼
         stainless steel		 ≤200℃
型 硬質合金 ≤550℃ 蒸汽、冶
         煉、能源
主要部件材料
 閥體  閥蓋 GB WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12MoTi ZG15Cr1Mo1v
ASTM WCB CF8 CF8M WC9
球體 GB ZG2Cr13 ZG1Cr18Ni9Ti/
         表面特殊處理		 ZG0Cr18Ni12MoTi
         表面特殊處理		 ZG15Cr1Mo1v
         表面特殊處理
ASTM CA15 CF8+HF CF8+HF WC9+HF
閥桿 GB 2Cr13 1Cr18Ni9Ti 0Cr18Ni12MoTi 25Cr2Mo2v
ASTM 420 304 316 F22a
閥座 GB PTFE 2Cr13 PTFE 1Cr18Ni9Ti PTFE 0Cr18Ni12MoTi D517
ASTM PTFE 420 PTFE 304 PTFE 316 HF
填料 GB PTFE 柔性石墨 PTFE 柔性石墨 PTFE 柔性石墨 柔性石墨
ASTM PTFE 柔性石墨 PTFE 柔性石墨 PTFE 柔性石墨 柔性石墨
螺栓 GB 25 0Cr18Ni9 0Cr18Ni9 15Cr1Mo1v
ASTM A193 B7 A320-B8 A320-B8 A193 B16
螺母 GB 45 0Cr18Ni9 0Cr18Ni9 20CrMo
ASTM A194 2H A194-8 A194-8 A194-4

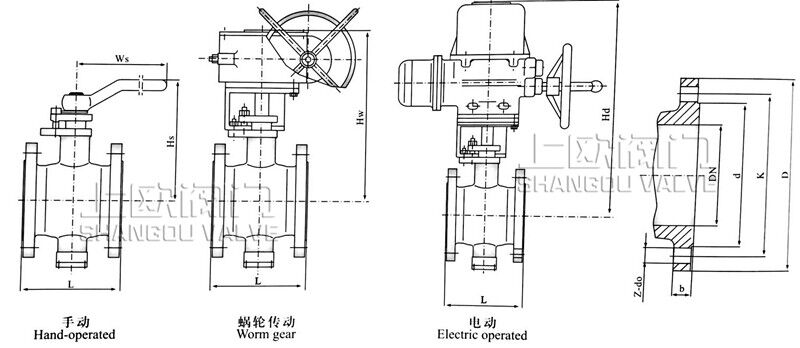

連接尺寸



公稱壓力PN 公稱通徑DN 尺寸Dimensions
L D K d Y b Z-Φdo Ws Hs Hw Hd
1.6MPa 50 124 165 125 100 - 16 4-Φ18 230 164 260 310
65 145 185 145 120 - 18 4-Φ18 250 180 275 330
80 165 200 160 135 - 20 8-Φ18 300 200 300 360
100 194 220 180 155 - 20 8-Φ18 320 235 335 390
125 210 250 210 185 - 22 8-Φ18 400 260 335 405
150 229 285 240 210 - 24 8-Φ23 500 280 375 440
200 243 340 295 265 - 26 12-Φ23 800 320 410 470
250 297 405 355 320 - 30 12-Φ25 100 355 485 550
300 338 460 410 375 - 30 12-Φ25 1200 400 530 595
350 400 520 470 435 - 34 16-Φ25 - - 580 650
400 400 580 525 485 - 36 16-Φ30 - - 650 730
450 502 640 585 545 - 40 20-Φ30 - - 710 790
500 533 715 650 608 - 44 20-Φ34 - - 760 840
600 686 840 770 718 - 48 20-Φ41 - - 870 960
700 762 910 840 788 - 50 24-Φ41 - - 910 1080
800 864 1025 950 898 - 52 24-Φ41 - - 935 1125
900 914 1125 1050 998 - 54 28-Φ41 - - 995 1255
1000   1255 1170 1110 - 56 28-Φ48 - - 1080 1385
1200   1485 1390 1325 - 58 32-Φ54 - - 1175 1490
1400   1685 1590 1525 - 60 36-Φ54 - - 1280 1565
2.5MP 50 124 165 125 100 - 20 4-Φ18 230 164 260 310
65 145 185 145 120 - 22 8-Φ18 250 180 275 330
80 165 200 160 135 - 22 8-Φ18 300 200 300 360
100 194 230 190 160 - 24 8-Φ23 320 235 335 390
125 210 270 220 188 - 28 8-Φ25 400 260 355 405
150 229 300 250 218 - 30 8-Φ25 500 280 375 440
200 243 360 310 278 - 34 12-Φ25 800 320 410 470
250 297 425 370 332 - 36 12-Φ30 1000 355 485 550
300 338 485 430 390 - 40 16-Φ30 1200 400 530 595
350 400 555 490 448 - 44 16-Φ34 - - 580 650
400 400 620 550 505 - 48 16-Φ34 - - 650 730
450 502 670 600 555 - 50 20-Φ34 - - 710 790
500 533 730 660 610 - 52 20-Φ41 - - 760 840
600 686 845 770 718 - 56 20-Φ41 - - 870 960
700 762 960 875 815 - 60 24-Φ48 - - 990 1080
800 864 1085 990 930 - 64 24-Φ48 - - 935 1125
900 914 1185 1090 1025 - 66 28-Φ54 - - 995 1255
1000   1320 1210 1140 - 68 28-Φ58 - - 1080 1385
1200   1520 1420 1350 - 72 32-Φ58 - - 1175 1490
1400   1755 1640 1560 - 78 36-Φ65 - - 1280 1565

注：由于網頁文字?jǐn)?shù)量的限制，很多尺寸無法列出，如有需求歡迎您隨時聯系我們
