當前位置：首頁  >  產品中心  > 偏心半球閥 > Q41H手動金屬硬密封球閥

PRODUCTS 產品目錄

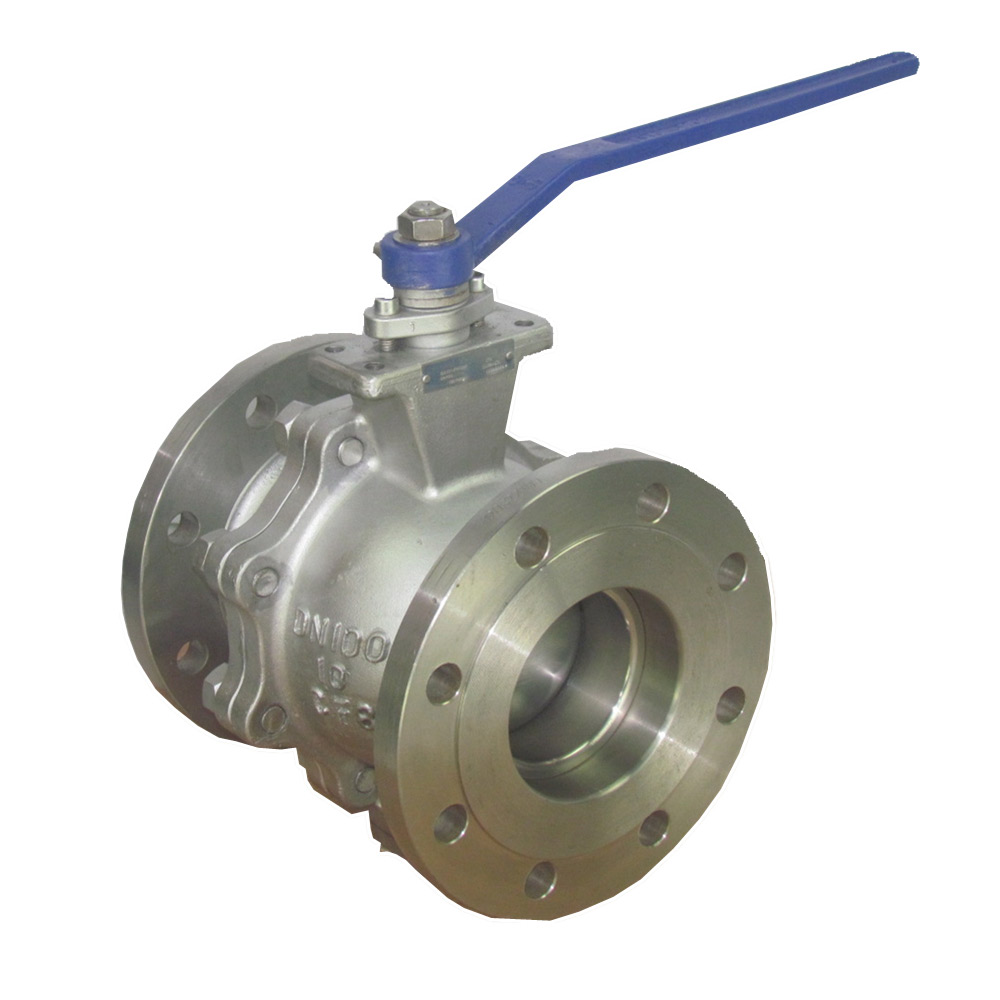

Q41H手動金屬硬密封球閥

  • 產品簡述：

    Q41H金屬硬密封球閥系列產品的球體和閥座采用金屬對金屬密封，閥座采用板彈簧加載的密封結構，突破了軟密封球閥使用溫度較低和不適用帶顆粒型介質的限制。硬密封球閥使用于高溫高壓的水、蒸汽、油品、粘稠性和顆粒型介質的裝置和管路中。


    更新時間：2021-01-09 10:39:31
    瀏覽次數：1542
產品概述

Q41H金屬硬密封球閥系列產品的球體和閥座采用金屬對金屬密封，閥座采用板彈簧加載的密封結構，突破了軟密封球閥使用溫度較低和不適用帶顆粒型介質的限制。硬密封球閥使用于高溫高壓的水、蒸汽、油品、粘稠性和顆粒型介質的裝置和管路中。

產品特點

1、閥座采用板彈簧加載的密封結構，能使用較高溫度和帶有顆粒性的介質；

2、采用下裝式閥桿、設有倒密封結構，能確保填料處的可靠密封；

3、球可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全；

4、球體和密封面采用氮化、堆焊、噴涂等方式進行處理后，可適用不同的工藝要求；

5、球閥閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設得場所；

6、可加裝氣動執行器和電動執行器，實現集中控制和遠程控制。

7、先進的閥座：聚多年球閥制造經驗而設計的閥座，確保閥門密封，磨擦系數低，操作力矩小、多種閥座材料、適應范圍廣。

8、開關無誤的手柄：采用扁頭閥桿，與手柄的連接不會錯位，從而保證手柄指示的開關狀態與閥一致辭。

9、鎖緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置。

10、閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封。

零件材料

Q41H手動金屬硬密封球閥主要零件材料

序號

材料
標準 零件名稱

材料牌號





碳鋼

不銹鋼





GB

ASTM

GB

ASTM

01

閥體

WCB

A216-WCB

ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti

CF8/CF8M/
CF3/CF3M

02

閥蓋

WCB

A216-WCB

ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti

CF8/CF8M/
CF3/CF3M

03

雙頭螺柱

35CrMoA

A193-B7

1Cr17Ni2

A193-B8M

04

螺母

45

A194-2H

0Cr18Ni

A194-8M

05

墊圈

金屬夾石墨

06

球體

2Cr13滲氮

A276-410滲氮

1Cr18Ni9Ti
1Cr18Ni12Mo2Ti滲氮

F304/F316
/F304L/F316L
滲氮

07

閥座

2Cr13滲氮

A276-410滲氮

1Cr18Ni9Ti
1Cr18Ni12Mo2Ti滲氮

F304/F316
/F304L/F316L
滲氮

08

閥座支承圈

2Cr13

A276-410

1Cr18Ni9Ti
1Cr18Ni12Mo2Ti

F304/F316
/F304L/F316L

09

閥座彈簧

17-7PH

17-7PH

17-7PH

17-7PH

10

閥座密封圈

石墨

11

閥桿

2Cr13

A276-410

1Cr18Ni9Ti
1Cr18Ni12Mo2Ti

F304/F316
/F304L/F316L

12

止推軸承

金屬夾PTFE

1, 3

閥桿填料

石墨

14

填料壓環

2Cr13

A276-410

1Cr18Ni9Ti
1Cr18Ni12Mo2Ti

F304/F316
/F304L/F316L

15

填料壓蓋

WCB

A216-WCB

ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti

CF8/CF8M/
CF3/CF3M

16

螺釘

35CrMoA

A193-B7

1Cr17Ni2

A193-B8M

17

定位板

2Cr13

A276-410

1Cr18Ni9Ti

304



連接尺寸

Q41H-16C手動硬密封球閥主要連接尺寸

公稱通徑DN

15

20

25

32

40

50

65

80

100

125

150

200

L

130

140

150

165

180

200

220

250

280

320

360

400

H

59

63

75

105

95

107

142

152

178

252

272

342

W

130

130

160

180

230

230

400

400

650

1050

1050

1410

Wt(㎏)

2.5

3

5

6

7

10

15

19

33

58

93

160



Q41H-25C手動硬密封球閥主要連接尺寸

公稱通徑DN

15

20

25

32

40

50

65

80

100

125

150

200

L

130

140

150

165

180

200

220

250

280

320

360

400

H

59

63

75

105

95

107

142

152

178

252

272

342

W

130

130

160

180

230

230

400

400

650

1050

1050

1410

Wt(㎏)

2.5

3

5

6.5

9

12

20

25

44

75

105

200
聲明

本文中所有文字、數據、圖片均只適用于參考，Q41H手動金屬硬密封球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們
