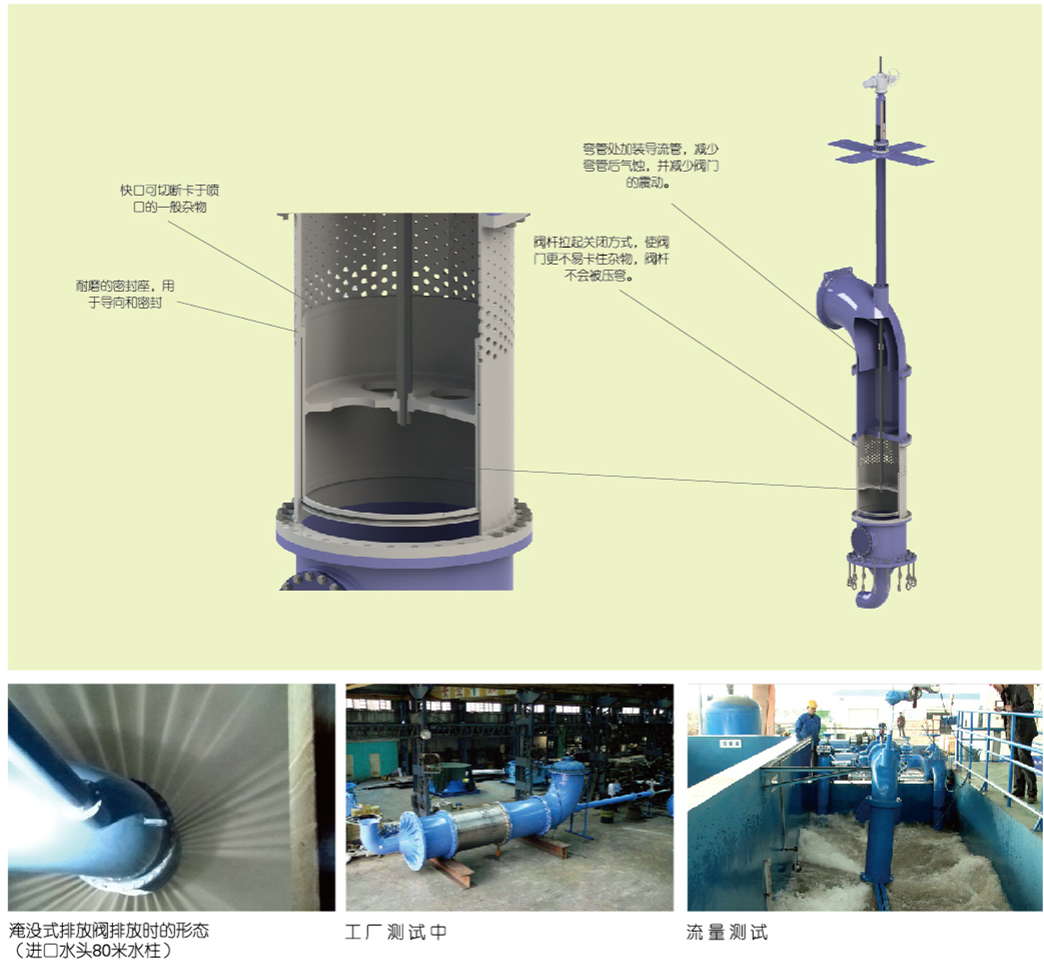

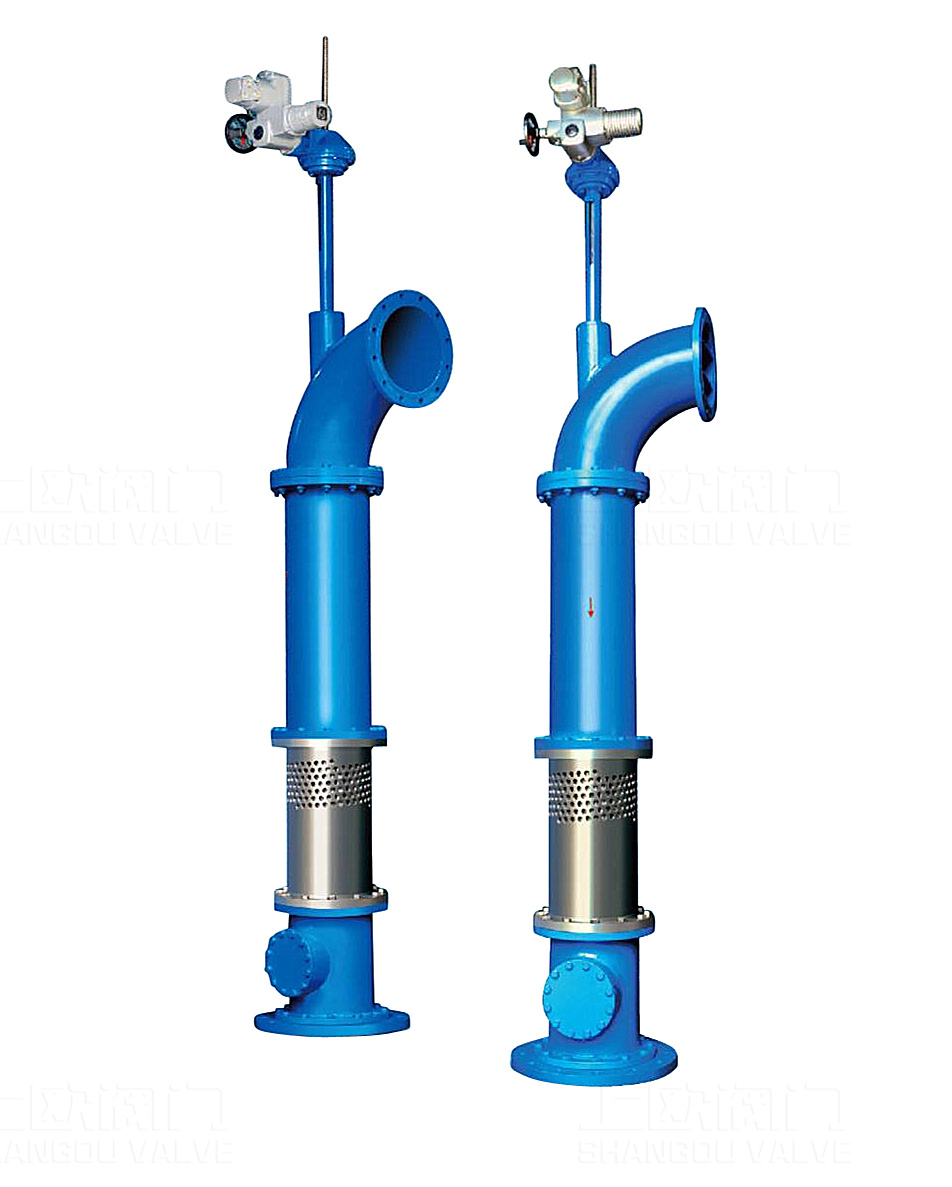

浸入式多噴孔排放閥多用于市政引水工程水廠進水調流閥，管道中調壓井進水閥，水電站旁通閥，灌溉排放閥等場合。主要解決傳統閥門惡劣工況下閥門的振動，氣蝕，噪音等問題。
zui大流量
我們推薦的zui大流量按下表 m3/s
噴管直徑D
200
250
300
350
400
450
500
600
700
0.28
0.44
0.64
0.86
1.13
1.43
1,76
2,54
3.6
800
900
1000
1200
1300
1400
1500
1600
1800
4.5
5.7
7
10.17
11.9
13.8
15.9
18
22.8
注：彎頭處平均流速設計一般不超過6m/s.當彎頭流速超過6米秒，請?zhí)貏e注明。
閥門流阻系數zui小1.2（可根據實際工況設計）
法蘭連接尺寸：GB/T17241.6，GB/T9113.1—2000或按客戶要求。

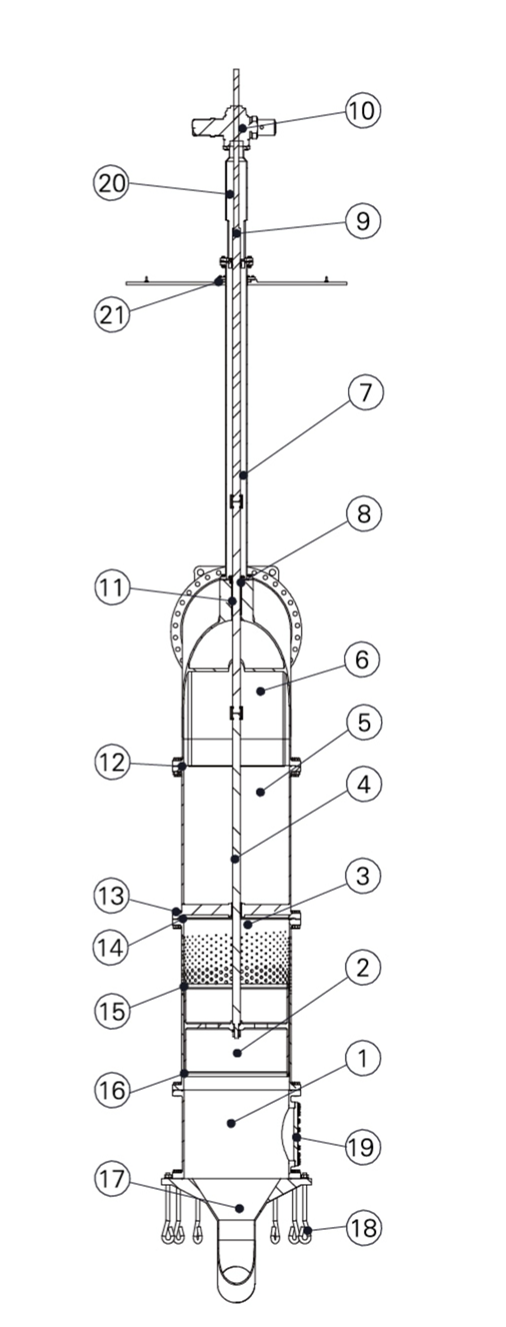

序號
零件名稱
可選材料
1
基礎管
Q345，Q235，QT450-10
2
套筒閘
0Cr18Ni9，OCr17Ni12Mo2
3
噴管
4
中心軸
0Cr17Ni4Cu4Nb，OCr18Ni9
5
連接管（縮管）
6
彎頭
支撐管
0Cr18Ni9，0Cr17Ni12Mo2
8
盤根
NBR
9
防轉銷
0Cr17Ni4Cu4Nb
10
驅動機
組合件
11
軸承
ZCuAl10Fe3
12
密封圈
NBR SI
13
螺栓
14
密封座
UHMW
15
導向圈
16
17
排污管（可選）
地腳螺栓
標準件，0Cr18Ni9
19
檢修蓋
Q235
20
操作機支架
Q345，Q235
21
水池支撐板（可選）
注：其它材料按客戶要求
